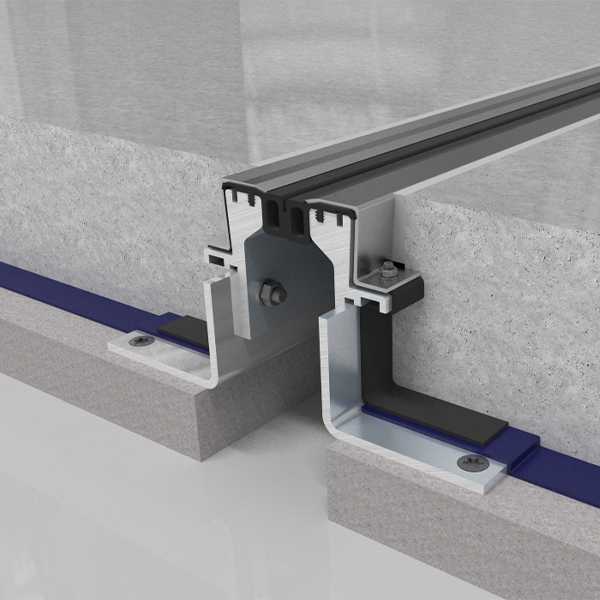

Закладной алюминиевый профиль WR 75 предназначен для устройства в таких деформационных швах зданий и сооружений, к которым предъявляются высокие требования к гидроизоляции, например, перекрытия этажей зданий и сооружений, подземные паркинги и тому подобное. Преимуществом профиля WR 75 является то, что на заказ этот профиль может быть выполнен высотой от 75 до 1000 мм.
Закладной профиль WR 75 работает в деформационных швах шириной от 70 до 100 мм
Ассортимент

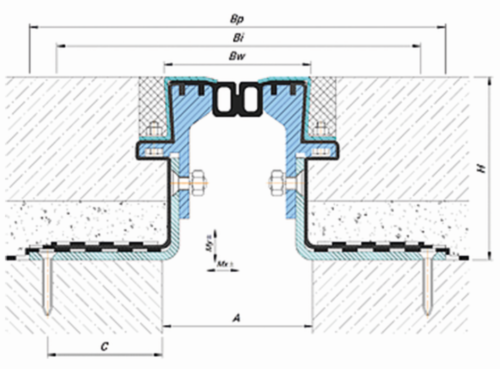

| Тип профиля |
A (мм) |
H (мм) |
Bw (мм) |
Bp (мм) |
Bi1 (мм) |
C (мм) |
Hp (мм) |
Mx (мм) |
My (мм) |
Допустимые нагрузки, кН |
|||
 |
 |
 |
 |
||||||||||
| WR 75/70/88 | 70 | 88 | 88 | 230 | O/R1 | 65 | 5 | 40 (+20/-20) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/70/98 | 70 | 98 | 88 | 230 | O/R1 | 65 | 5 | 40 (+20/-20) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/70/108 | 70 | 108 | 88 | 230 | O/R1 | 65 | 5 | 40 (+20/-20) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/70/128 | 70 | 128 | 88 | 230 | O/R1 | 65 | 5 | 40 (+20/-20) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/70/148 | 70 | 148 | 88 | 230 | O/R1 | 65 | 5 | 40 (+20/-20) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR-Н 75/70/А2 | 70 | O/R2 | 88 | O/R3 | O/R1 | 75 | 5 | 40 (+20/-20) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/100/88 | 100 | 88 | 118 | 260 | O/R1 | 65 | 5 | 80 (+40/-40) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/100/98 | 100 | 98 | 118 | 260 | O/R1 | 65 | 5 | 80 (+40/-40) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/100/108 | 100 | 108 | 118 | 260 | O/R1 | 65 | 5 | 80 (+40/-40) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/100/128 | 100 | 128 | 118 | 260 | O/R1 | 65 | 5 | 80 (+40/-40) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR 75/100/148 | 100 | 148 | 118 | 260 | O/R1 | 65 | 5 | 80 (+40/-40) | 20 (+10/-10) | 50 | 300 | 70 | — |
| WR-Н 75/100/А2 | 70 | O/R2 | 118 | O/R3 | O/R1 | 75 | 5 | 80 (+40/-40) | 20 (+10/-10) | 50 | 300 | 70 | — |
| 1 Bi — видимая ширина с фартуками (зависит от типа фартука и монтажной высоты профиля) 2 Профиль может иметь высоту от 75 до 1000 мм путем установки на уголки |
|||||||||||||
По заказу
Профиль может комплектоваться защитной металлической накладкой, перекрывает гибкую вставку
Такой профиль будет иметь индекс «F»: например, WR 75/70/88 F
Угловые версии
Все профили имеют угловую версию (примыкание пол-стена под углом 90 °)
Такой профиль будет иметь индекс «E»: например, WR-E 75/70/88
Обратить внимание!
! Указанный индекс IP гарантируется, если гидроизоляция пола стыкуется с фартуками профиля
! При наличии вертикальных деформаций применения накладки F не допускается
! По согласованию возможно использование асфальтобетонного финишного покрытия
