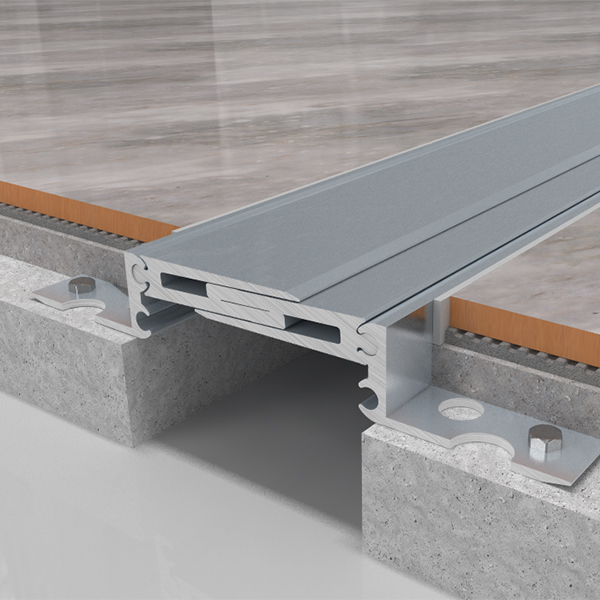

Закладной профиль SV 45 предназначен для обустройства деформационных швов в полах с высокими нагрузками, например, от автомобилей, погрузчиков, тележек. Чаще всего используется при строительстве жилых комплексов, торговых центров, супермаркетов, складских помещений и т.п. Преимуществом профиля SV 45 являются высокие показатели по допустимой нагрузке.
Закладной профиль SV 45 работает в деформационных швах шириной от 135 до 300 мм
Ассортимент

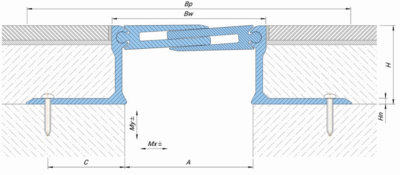

| Тип профиля | A (мм) |
Bw (мм) |
Bp (мм) |
H (мм) |
Hn (мм) |
C (мм) |
Mx (мм) |
My (мм) |
Допустимые нагрузки, кН | |||
 |
 |
 |
 |
|||||||||
| SV 45/135/53 | 135 | 155 | 350 | 53 | 5 | 75 | 54 (+27/-27) | 60 (+30/-30) | 50 | 600 | 100 | 30 |
| SV 45/135/80 | 135 | 155 | 330 | 80 | 6 | 75 | 54 (+27/-27) | 60 (+30/-30) | 50 | 600 | 100 | 30 |
| SV 45/160/53 | 160 | 180 | 375 | 53 | 5 | 75 | 70 (+35/-35) | 70 (+35/-35) | 50 | 600 | 100 | 30 |
| SV 45/160/80 | 160 | 180 | 355 | 80 | 6 | 75 | 70 (+35/-35) | 70 (+35/-35) | 50 | 600 | 100 | 30 |
| SV 45/190/53 | 190 | 210 | 405 | 53 | 5 | 75 | 80 (+40/-40) | 80 (+40/-40) | 50 | 600 | 100 | 30 |
| SV 45/190/80 | 190 | 210 | 385 | 80 | 6 | 75 | 80 (+40/-40) | 80 (+40/-40) | 50 | 600 | 100 | 30 |
| SV 45/210/53 | 210 | 230 | 425 | 53 | 5 | 75 | 60 (+30/-30) | 60 (+30/-30) | 50 | 300 | 100 | 30 |
| SV 45/210/80 | 210 | 230 | 405 | 80 | 6 | 75 | 60 (+30/-30) | 60 (+30/-30) | 50 | 300 | 100 | 30 |
| SV 45/230/53 | 230 | 250 | 445 | 53 | 5 | 75 | 60 (+30/-30) | 60 (+30/-30) | 50 | 300 | 100 | 30 |
| SV 45/230/80 | 230 | 250 | 425 | 80 | 6 | 75 | 60 (+30/-30) | 60 (+30/-30) | 50 | 300 | 100 | 30 |
| SV 45/270/53 | 270 | 290 | 485 | 53 | 5 | 75 | 70 (+35/-35) | 70 (+35/-35) | 50 | 300 | 100 | 30 |
| SV 45/270/80 | 270 | 290 | 465 | 80 | 6 | 75 | 70 (+35/-35) | 70 (+35/-35) | 50 | 300 | 100 | 30 |
| SV 45/300/53 | 300 | 320 | 515 | 53 | 5 | 75 | 70 (+35/-35) | 70 (+35/-35) | 50 | 300 | 100 | 30 |
| SV 45/300/80 | 300 | 320 | 495 | 80 | 6 | 75 | 70 (+35/-35) | 70 (+35/-35) | 50 | 300 | 100 | 30 |
Под заказ
- Другая высота H (мм)
- Защитное анодирование профилей
Угловые версии
Все профили имеют угловую версию (примыкание пол-стена под углом 90°)
Такой профиль будет иметь индекс «E»: например, SV-E 45/65/50
