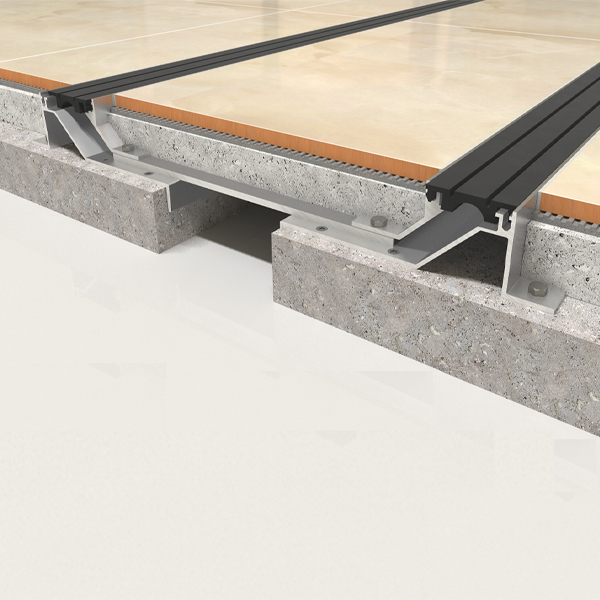

Закладной профиль SV 27 предназначен для обустройства деформационных швов в полах с невысокими нагрузками. Чаще всего используется при строительстве жилых комплексов, бизнес центров, торговых центров и т.п. Преимуществом профиля SV 27 является широкая область применения по показателю ширины деформационного шва.
Закладной профиль SV 27 работает в деформационных швах шириной от 50 до 500 мм
Ассортимент

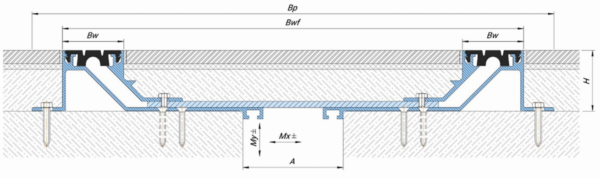

| Тип профиля | A1 (мм) |
Bw (мм) |
Bwf (мм) |
Вр (мм) |
H (мм) |
Mx (мм) |
My (мм) |
Ms2 (мм) |
Допустимые нагрузки, кН |
| SV 27/100/45/50 | 100 | 50 | 396 | 446 | 50 | 24 (+10/-10) | 20 (+10/-10) | 100 (+50/-50) | пішохідні |
| SV 27/200/45/50 | 200 | 50 | 396 | 446 | 50 | 24 (+10/-10) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/300/45/50 | 300 | 50 | 396 | 446 | 50 | 24 (+10/-10) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/400/45/50 | 400 | 50 | 396 | 446 | 50 | 24 (+10/-10) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/500/45/50 | 500 | 50 | 396 | 446 | 50 | 24 (+10/-10) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/100/50/50 | 100 | 55 | 406 | 456 | 50 | 30 (+10/-20) | 20 (+10/-10) | 100 (+50/-50) | пішохідні |
| SV 27/200/50/50 | 200 | 55 | 406 | 456 | 50 | 30 (+10/-20) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/300/50/50 | 300 | 55 | 406 | 456 | 50 | 30 (+10/-20) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/400/50/50 | 400 | 55 | 406 | 456 | 50 | 30 (+10/-20) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/500/50/50 | 500 | 55 | 406 | 456 | 50 | 30 (+10/-20) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/100/65/50 | 100 | 70 | 421 | 471 | 50 | 36 (+12/-24) | 20 (+10/-10) | 100 (+50/-50) | пішохідні |
| SV 27/200/65/50 | 200 | 70 | 421 | 471 | 50 | 36 (+12/-24) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/300/65/50 | 300 | 70 | 421 | 471 | 50 | 36 (+12/-24) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/400/65/50 | 400 | 70 | 421 | 471 | 50 | 36 (+12/-24) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| SV 27/500/65/50 | 500 | 70 | 421 | 471 | 50 | 36 (+12/-24) | 20 (+10/-10) | 150 (+75/-75) | пішохідні |
| 1 Профиль может быть изготовлен на конкретную ширину деформационного шва от 50 до 500 мм 2 Ms – Возможные сейсмические деформации воспринимаемые профилем |
|||||||||
При большом трафике движения вставка подвержена износу
Под заказ
- Окраска по RAL
Угловые версии
Все профили имеют угловую версию (примыкание пол-стена под углом 90 °)
Такой профиль будет иметь индекс «E»: например, SV-E 27/100/45/50
