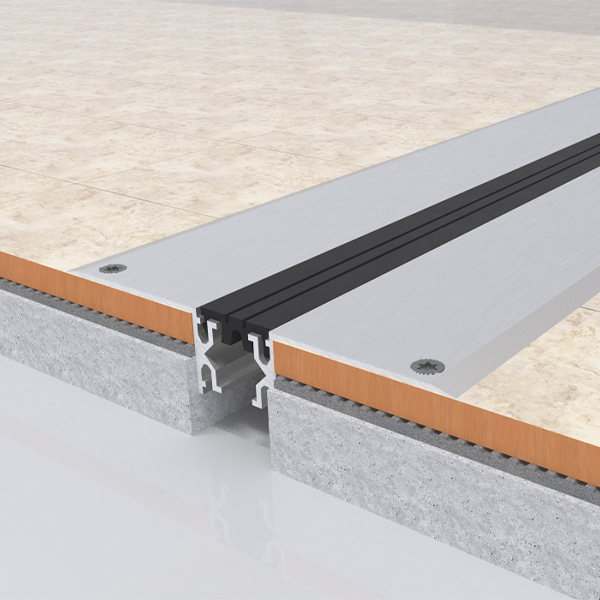

Накладной профиль SV 22 предназначен для обустройства деформационных швов в полах с невысокими нагрузками. Чаще всего используется при строительстве жилых комплексов, бизнес центров, торговых центров и тому подобное. Преимуществом профиля SV 22 является широкий ассортимент типоразмеров.
Накладной профиль SV 22 работает в деформационных швах шириной от 24 до 70 мм
Асcортимент

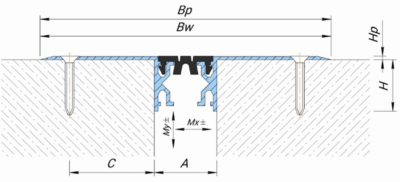

| Тип профиля | A (мм) |
Bw (мм) |
Bp (мм) |
H (мм) |
Hp (мм) |
C (мм) |
Mx (мм) |
My (мм) |
Допустимые нагрузки, кН | |||
 |
 |
 |
 |
|||||||||
| SV22/24 | 24 | 148 | 148 | 28 | 2 | 50 | 4 (+2/-2) | 4 (+2/-2) | 30 | 70 | 50 | — |
| SV22/30 | 30 | 154 | 154 | 28 | 2 | 50 | 6 (+3/-3) | 8 (+4/-4) | 30 | 70 | 50 | — |
| SV22/35 | 35 | 158 | 158 | 28 | 2 | 50 | 10 (+5/-5) | 10 (+5/-5) | 30 | 70 | 50 | — |
| SV22/50 | 50 | 186 | 186 | 28 | 2 | 50 | 16 (+8/-8) | 10 (+5/-5) | 30 | 70 | 50 | — |
| SV22/55 | 55 | 191 | 191 | 28 | 2 | 50 | 20 (+10/-10) | 10 (+5/-5) | 30 | 70 | 50 | — |
| SV22/70 | 70 | 201 | 201 | 28 | 2 | 50 | 24 (+12/-12) | 20 (+10/-10) | 30 | 70 | 50 | — |
Угловые версии
Все профили имеют угловую версию (примыкание пол-стена под углом 90°)
Такой профиль будет иметь индекс «E»: например, SV-E 22/24
