Станції біологічного очищення SBR – призначені для очищення господарсько-побутових стоків. Технологія очищення, яка застосовується в станціях біологічного очищення CAS, дозволяє досягти високого ступеня очищення при нерівномірному надходженні стічних вод до споруди за рахунок повної автоматизації процесу очищення.
Принцип роботи станцій біологічного очищення SBR
Очищення господарсько-побутових стічних вод у станціях біологічного очищення SBR виконується у два етапи: 1 – механічне очищення (усереднення та відстоювання) та 2 – біологічне очищення (біологічне окислення та вторинне відстоювання).
Споруда розділена на 2 блоки:
1) Блок механічної очистки – первинний відстійник усереднювач.
Первинні відстійники встановлюють перед спорудами біологічної очистки. Відстійник призначений для видалення великодисперсних мінеральних домішок і частини завислих речовин (до 50%), що знаходяться у зваженому стані, і здатні осідати під дією сили тяжіння. Даний блок механічної очистки розрахований на час накопичення стоків приблизно 5,5 год. Осад, який утворюється, має вологість 95-98%. Видалення осаду виконується за допомогою асенізаційної машини.
2) Блок SBR-реактор (біологічне очищення) – Аеротенк + денітрифікатор + нітрифікатор; вторинний відстійник.
У реакторі всі етапи очищення проходять в одній ємності (біореакторі) послідовно, але з поділом за часом. Робота біореактора здійснюється у циклах, які включають такі фази: наповнення, біоокислення, седиментація, відведення очищеної води, видалення надлишкового мулу. Тривалість кожного циклу визначається з урахуванням властивостей стічної води на вході, необхідних показників для очищеної води та інших умов.
Для забезпечення тривалості циклів та правильної роботи споруди загалом використовується система автоматизації з таймером.
І фаза. Накопичення стоків – 5,5 год.
ІІ фаза. Денітрифікація + аерація + нітрифікація – 35-4 год.
ІІІ фаза. Седиментація біологічно очищених стоків – 1,6-1,8 год.
IV фаза. Відкачування очищеної води – 0,3 год.
V фаза. Перекачування надлишкового активного мулу в первинний відстійник.
Перекачування стоків виконується за допомогою насосного обладнання:
Н1 – перекачування з Блоку №1 Блок №2 механічно очищеної води;
Н2 – відкачування очищених стоків із Блоку №2 за межі споруди;
Н3 – перекачування надлишкового активного мулу Блок №1.
Осад з Блоку №1, Блоку №2 та вторинного відстійника повинні відвантажуватись у міру накопичення, але не рідше 1 разу на 3-6 місяців.

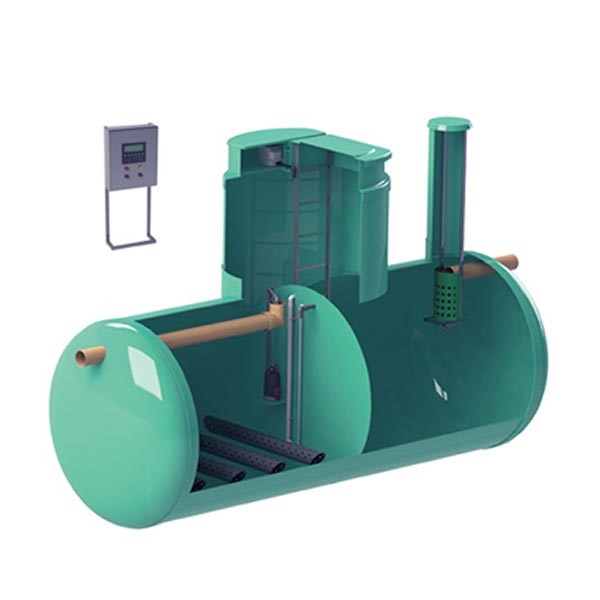

Схема станцій біологічного очищення SBR
1 – корпус станції; 2.1/2.2 – вхідний/вихідний патрубок; 3 – трубчасті аератори; 4 – насоси для перекачування стоку; 5 – аерліфт/насос для перекачування мулу; 6 – технологічна надставка (горловина) 7 – кошик для сміття; 8 – компресорне обладнання; 9 – драбина
Асортимент станцій біологічного очищення SBR
| Найменування | Продуктивність, м.куб./доб. |
Кількість користувачів | Діаметр корпусу D, мм | Довжина корпусу L, мм | Напруга / кількість фаз | Енерго-споживання, Вт/год. | Енерго-споживання, кВт/доб. | Орієнтовна вага, кг |
| BL-SBR-7,5 | 7,5 | 50 | 2000 | 5400 | 220-230/1 | 890 | 5,38 | 704 |
| BL-SBR-8 | 8 | 54 | 2000 | 5800 | 220-230/1 | 890 | 5,5 | 759 |
| BL-SBR-9 | 9 | 60 | 2000 | 6400 | 220-230/1 | 890 | 5,8 | 836 |
| BL-SBR-10 | 10 | 67 | 2000 | 7100 | 220-230/1 | 980 | 6,9 | 924 |
| BL-SBR-12,5 | 12,5 | 83 | 2000 | 8900 | 380-400/3 | 980 | 14,3 | 1166 |
| BL-SBR-15 | 15 | 100 | 2400 | 7300 | 380-400/3 | 1850 | 14,3 | 1331 |
| BL-SBR-20 | 20 | 133 | 2400 | 8500 | 380-400/3 | 1850 | 14,3 | 1551 |
| BL-SBR-25 | 25 | 167 | 2400 | 9700 | 380-400/3 | 1850 | 15,3 | 1771 |
| BL-SBR-30 | 30 | 200 | 2400 | 12100 | 380-400/3 | 1950 | 16,3 | 2211 |
* У стандартній комплектації H=1500мм
** Шафа управління входить до стандартної комплектації станцій біологічного очищення SBR
