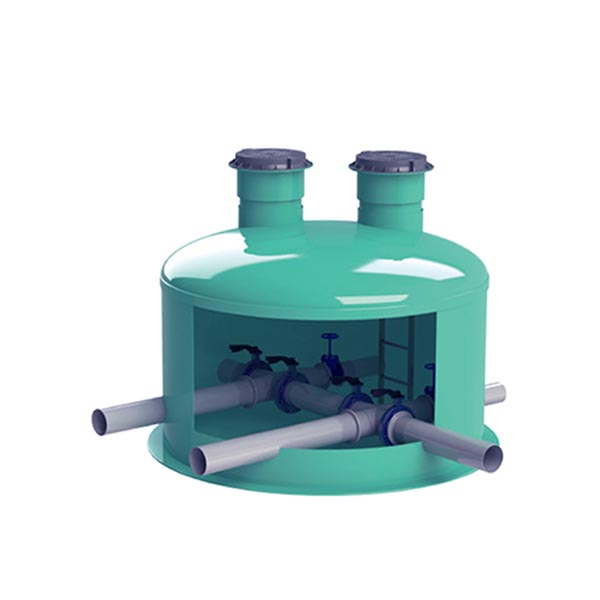

Водопровідні колодязі F із запірно-регулювальною арматурою застосовуються в системах водопостачання.
Схема колодязів водопровідних F з запірно-регулюючою арматурою
1 – корпус колодязя; 2 – горловина технічного обслуговування Ø620/Ø800/Ø1000; 3, 4 – технологічні трубопроводи; 5 – технологічне обладнання; 6 – люк (або склопластикова кришка Ø620); 7 – плаваючий фланець горловини Ø620; 8 – драбина.
D – діаметр корпусу колодязя, мм; d1, d2 – діаметр технологічних трубопроводів, мм; Н1 – глибина залягання підводного трубопроводу, мм (за профілем); Hраб. – Робоча висота колодязя, мм; Н – загальна висота колодязя, мм.
Габаритні розміри колодязів підбираються відповідно до вимог ДБН В.2.5-74:2013
Рекомендовані співвідношення габаритних розмірів колодязів водопровідних F з запірно-регулюючою арматурою
| Діаметр колодязя D, мм | Максимальна висота колодязя H, мм |
| 620 | 1000 |
| 800 | 2000 |
| 1000 | 3000 |
| 1600 | 8000 |
| 1800 | 8000 |
| 2000 | 9000 |
| 2400 | 9000 |
| 3000 | 12000 |
| 3600 | 15000 |
