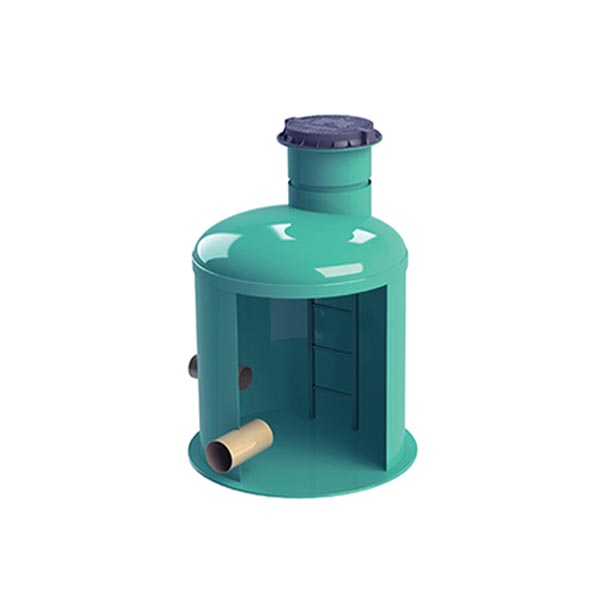

Ревізійні, оглядові каналізаційні колодязі та колодязі гасники напору застосовуються в системах зливової, господарсько-побутової та виробничої каналізації.
Схема ревізійних колодязів
1 – корпус колодязя; 2 – горловина технічного обслуговування Ø620/Ø800/Ø1000; 3 – вхідний патрубок d1; 4 – вихідний патрубок d2; 5 – люк (або склопластикова кришка Ø620); 6 – плаваючий фланець горловини Ø620; 7 – сходи.
D-діаметр корпусу колодязя, мм; d1, d2 – діаметр вхідного та вихідного патрубків відповідно, мм; Н1 глибина залягання трубопроводу, що підводить, мм (за профілем); Н2 глибина залягання трубопроводу, що відводить, мм (за профілем) Нраб. – Робоча висота колодязя, мм; Н – загальна висота колодязя, мм.
Габаритні розміри колодязів підбираються відповідно до вимог ДБН В.2.5 – 75:2013.
Схема поворотних колодязів
1 – корпус колодязя; 2 – горловина технічного обслуговування Ø620/Ø800/Ø1000; 3 – вхідний патрубок d1; 4 – вихідний патрубок d2; 5 – люк (або склопластикова кришка Ø620); 6 – плаваючий фланець горловини Ø620; 7 – сходи.
D-діаметр корпусу колодязя, мм; d1, d2 – діаметр вхідного та вихідного патрубків відповідно, мм; Н1 глибина залягання трубопроводу, що підводить, мм (за профілем); Н2 глибина залягання трубопроводу, що відводить, мм (за профілем) Нраб. – Робоча висота колодязя, мм; Н – загальна висота колодязя, мм.
Габаритні розміри колодязів підбираються відповідно до вимог ДБН В.2.5 – 75:2013.
Схема перепадних колодязів
1 – корпус колодязя; 2 – горловина технічного обслуговування Ø620/Ø800/Ø1000; 3 – вхідний патрубок d1; 4 – вихідний патрубок d2; 5 – люк (або склопластикова кришка Ø620); 6 – плаваючий фланець горловини Ø620; 7 – сходи.
D-діаметр корпусу колодязя, мм; d1, d2 – діаметр вхідного та вихідного патрубків відповідно, мм; Н1 глибина залягання трубопроводу, що підводить, мм (за профілем); Н2 глибина залягання трубопроводу, що відводить, мм (за профілем) Нраб. – Робоча висота колодязя, мм; Н – загальна висота колодязя, мм.
Габаритні розміри колодязів підбираються відповідно до вимог ДБН В.2.5 – 75:2013.
