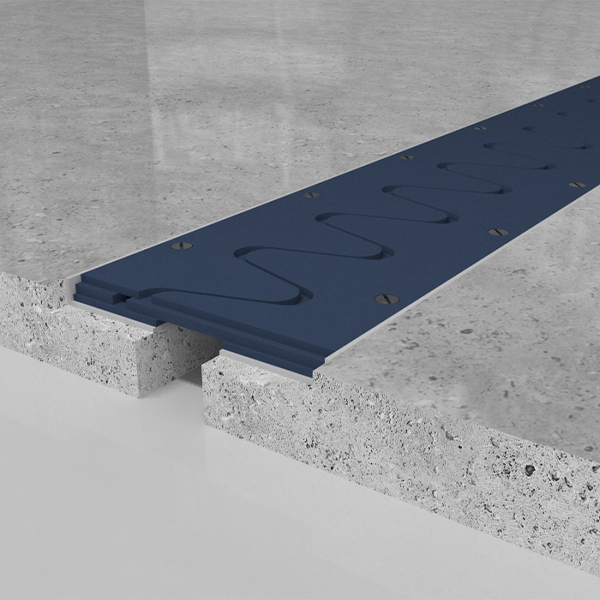

Закладной профиль SG 81 предназначен для обустройства деформационных швов в промышленных полах, подверженных сверхвысоким нагрузкам, например, от легковых и грузовых автомобилей, погрузчиков, тележек. Чаще всего используется при строительстве промышленных предприятий, логистических и складских комплексов и т.п. Преимуществом профиля SG 81 являются высокие показатели по допустимой нагрузке.
Закладной профиль SG 81 работает в деформационных швах шириной от 20 до 150 мм
Ассортимент

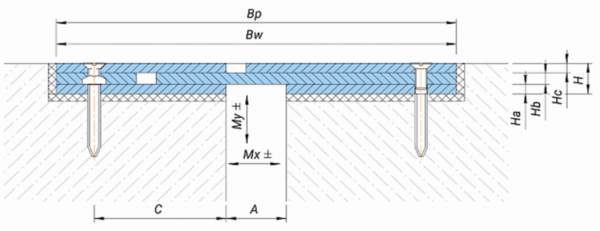

| Тип профиля | A (мм) |
H (мм) |
Bw (мм) |
Bp (мм) |
На (мм) |
Нb (мм) |
Hc (мм) |
C (мм) |
Mx (мм) |
My (мм) |
Допустимые нагрузки, кН | |||
 |
 |
 |
 |
|||||||||||
| SG 81/20/190/15 | 20 | 15 | 190 | 190 | 5 | 5 | 5 | 65 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
| SG 81/30/200/15 | 30 | 15 | 200 | 200 | 5 | 5 | 5 | 65 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
| SG 81/50/220/15 | 50 | 15 | 220 | 220 | 5 | 5 | 5 | 65 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
| SG 81/80/260/19 | 80 | 19 | 260 | 260 | 8 | 6 | 5 | 70 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
| SG 81/100/280/21 | 100 | 21 | 280 | 280 | 8 | 8 | 5 | 70 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
| SG 81/120/320/23 | 120 | 23 | 320 | 320 | 10 | 8 | 5 | 80 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
| SG 81/150/350/25 | 150 | 25 | 350 | 350 | 10 | 10 | 5 | 80 | 30 (+15/-15) | — | 50 | 600 | 100 | 100 |
По заказу
- Другие показатели допустимых деформаций
- Окраска по RAL
- Изготовление из нержавеющей стали
Обратить внимание!
Вертикальные деформации не допускаются
Для длительной работы и эксплуатации необходимо периодически прочищать профиль для ухода загрязнения внутренних полостей
Комплектность профиля
Комплект включает высокопрочные шурупы по бетону и монтажные винты
