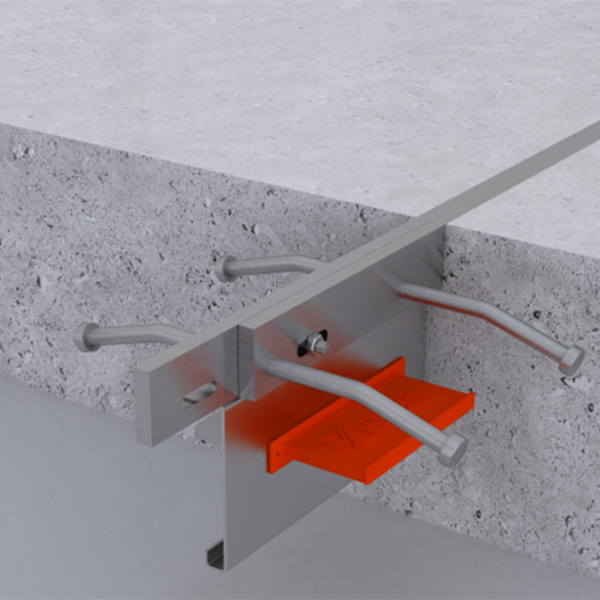

Закладной профиль SG 61 устанавливаются в промышленных полах в качестве несъемной опалубки при заливке карт бетонирования. Препятствует вертикальным сдвигам смежных бетонных плит, сохраняя их в одной плоскости. Чаще всего используется при строительстве промышленных предприятий, логистических и складских комплексов и т.п. Преимуществом профиля SG 61 являются высокие показатели по допустимой нагрузке.

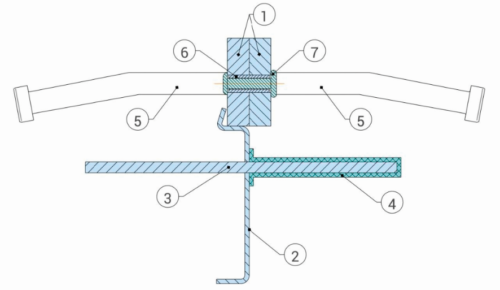

Материалы и метод изготовления комплектующих
| Поз. | Комплектующие | Материал | Метод изготовления |
| 1 | Верхние полосы 10×40; 8х40; 6х40 мм | Сталь Ст3 | Лазерная резка, фрезеровка |
| 2 | Направляющие (толщина 2 мм) | Сталь 08пс | Лазерная резка, гибка |
| 3 | Опорная пластина 150х120 мм | Сталь 09Г2С | Лазерная резка |
| 4 | Быстросъемный кожух | Пластик ABS | Литьевое формование |
| 5 | Анкерные упоры Нельсона 10х100 мм | Сталь Ст3 | Холодная высадка |
| 6 | Распорная втулка | ||
| 7 | Расклепанное крепление |

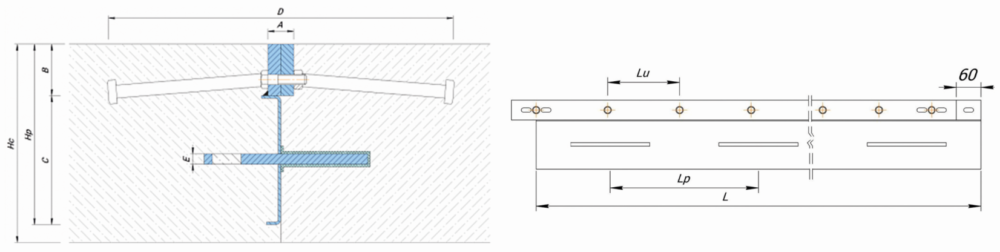

Ассортимент
| Тип |
Hp |
Hc (мм) |
A (мм) |
B (мм) |
С (мм) |
D (мм) |
E (мм) |
Lu (мм) |
Lp (мм) |
L (мм) |
Вес |
| SG 61-12/90 |
90 |
100-120 | 12 | 40 | 50 | 220 | 8 | 250 | 600 | 3000 |
26,27 |
| SG 61-12/110 |
110 |
125-140 | 12 | 40 | 70 | 220 | 8 | 250 | 600 | 3000 |
27,34 |
| SG 61-12/130 |
130 |
145-160 | 12 | 40 | 90 | 220 | 8 | 250 | 600 | 3000 |
28,38 |
| SG 61-12/150 |
150 |
165-180 | 12 | 40 | 110 | 220 | 8 | 250 | 600 | 3000 |
29,39 |
| SG 61-12/180 |
180 |
185-210 | 12 | 40 | 140 | 220 | 8 | 250 | 600 | 3000 |
30,84 |
| SG 61-12/210 |
210 |
215-240 | 12 | 40 | 170 | 220 | 8 | 250 | 600 | 3000 |
33,13 |
| SG 61-12/240 |
240 |
245-270 | 12 | 40 | 200 | 220 | 8 | 250 | 600 | 3000 |
34,84 |
| SG 61-12/270 |
270 |
275-300 | 12 | 40 | 230 | 220 | 8 | 250 | 600 | 3000 |
37,24 |
| SG 61-16/90 |
90 |
100-120 | 16 | 40 | 50 | 220 | 8 | 250 | 600 | 3000 |
30,30 |
| SG 61-16/110 |
110 |
125-140 | 16 | 40 | 70 | 220 | 8 | 250 | 600 | 3000 |
31,38 |
| SG 61-16/130 |
130 |
145-160 | 16 | 40 | 90 | 220 | 8 | 250 | 600 | 3000 |
32,41 |
| SG 61-16/150 |
150 |
165-180 | 16 | 40 | 110 | 220 | 8 | 250 | 600 | 3000 |
33,42 |
| SG 61-16/180 |
180 |
185-210 | 16 | 40 | 140 | 220 | 8 | 250 | 600 | 3000 |
34,88 |
| SG 61-16/210 |
210 |
215-240 | 16 | 40 | 170 | 220 | 8 | 250 | 600 | 3000 |
37,16 |
| SG 61-16/240 |
240 |
245-270 | 16 | 40 | 200 | 220 | 8 | 250 | 600 | 3000 |
38,88 |
| SG 61-16/270 |
270 |
275-300 | 16 | 40 | 230 | 220 | 8 | 250 | 600 | 3000 |
41,28 |
| SG 61-20/90 |
90 |
100-120 | 20 | 40 | 50 | 220 | 8 | 250 | 600 | 3000 |
33,38 |
| SG 61-20/110 |
110 |
125-140 | 20 | 40 | 70 | 220 | 8 | 250 | 600 | 3000 |
34,45 |
| SG 61-20/130 |
130 |
145-160 | 20 | 40 | 90 | 220 | 8 | 250 | 600 | 3000 |
35,49 |
| SG 61-20/150 |
150 |
165-180 | 20 | 40 | 110 | 220 | 8 | 250 | 600 | 3000 |
36,49 |
| SG 61-20/180 |
180 |
185-210 | 20 | 40 | 140 | 220 | 8 | 250 | 600 | 3000 |
37,95 |
| SG 61-20/210 |
210 |
215-240 | 20 | 40 | 170 | 220 | 8 | 250 | 600 | 3000 |
40,23 |
| SG 61-20/240 |
240 |
245-270 | 20 | 40 | 200 | 220 | 8 | 250 | 600 | 3000 |
41,95 |
| SG 61-20/270 |
270 |
275-300 | 20 | 40 | 230 | 220 | 8 | 250 | 600 | 3000 |
44,35 |
| 1 Вес профиля ориентировочная | |||||||||||
Под заказ
- Профиль может быть изготовлен из нержавеющей стали (AISI 430 или AISI 304), оцинкован
- Все профили имеют Х и Т образные пересечения
