Комплектные канализационные насосные станции S — предназначены для перекачки стоков бытового, промышленного или атмосферного происхождения, в случаях, когда транспортировка самотечным способом является невозможной или экономически невыгодной.
Комплектация канализационных насосных станций S
Комплектные канализационные насосные станции S изготавливаются в полной заводской готовности и могут монтироваться и подключаться на объекте сразу же после их доставки. Комплектные насосные станции укомплектованы системой трубопроводов, насосами, запорной арматурой и элементами обслуживания (крышка, лестница, подвесной площадка и др.).
Управление насосами осуществляется с помощью поплавковых датчиков и щита управления. Насосная станция комплектуется насосами ведущих мировых производителей.
При необходимости размещения КНС в зоне проезда транспорта применяются корпуса в классическом исполнении с наличием одной или нескольких горловин диаметром 600 мм, под стандартный чугунный люк. Данное исполнение предусматривает наличие разгрузочной плиты над насосной станцией. Толщина плиты рассчитывается проектной организацией в зависимости от типа проезжей части и расчетных нагрузок.

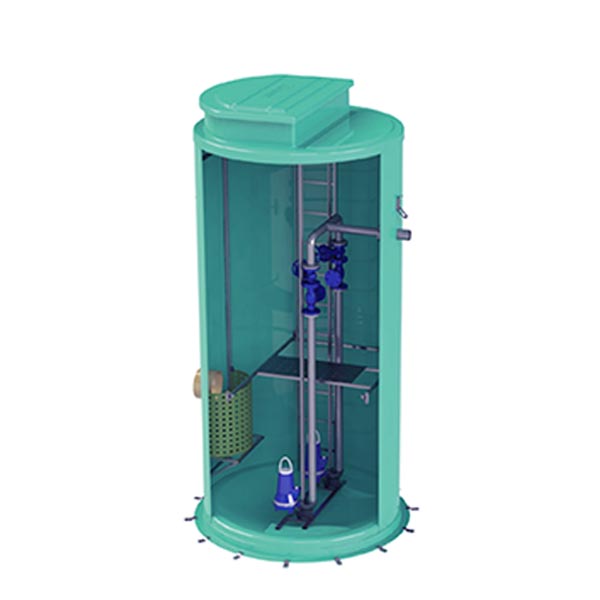

Схема канализационных насосных станций S в вертикальном корпусе
А — корпус канализационной насосной станции; 1 — насос канализационный «погружного» типа; 2 — клапан обратный шаровой фланцевый; 3 — задвижка клиновая фланцевая (ножевая межфланцевая); 4 — входной патрубок; 5.1, 5.2 — напорный патрубок, трубная обвязка напорная; 6 — направляющие трубы для насоса; 7 — направляющие трубы для корзины; 8 — цепь для насоса и корзины; 9 — корзина для сбора мусора; 10 — лестница; 11 — площадка обслуживания; 12 — вентиляционный трубопровод с грибком; 13 — патрубок ввода электрокабелей; 14 — крышка корпуса; 15 — поплавковый датчик уровня для насосов.
Рекомендованные соотношения габаритных размеров канализационных насосных станций S
| Диаметр корпуса D, мм | Рекомендованная высота корпуса H, мм |
| 800 | от 1000 до 1600 |
| 1000 | от 1500 до 4500 |
| 1200 | от 1500 до 5000 |
| 1400 | от 1800 до 6000 |
| 1600 | от 2500 до 6500 |
| 1800 | от 3000 до 7500 |
| 2000 | от 3500 до 9000 |
| 2400 | от 4000 до 13000 |
| 3000 | от 4000 до 15000 |
| 3600 | от 4500 до 15000 |
Комплектные КНС S с запорно-регулирующей арматурой в отдельном корпусе
 Особенностью этой модели является то, что вся запорная арматура и приборы учета размещаются в отдельном стеклопластиковом корпусе.
Данное исполнение позволяет не только корректно разместить оборудование, но и облегчает доступ для его обслуживания. |
Комплектные КНС S с одной или несколькими приемными камерами
 КНС в таком исполнении применяются в случаях, когда есть необходимость в увеличении объема приемного резервуара.
В таких случаях возможна установка одной или нескольких дополнительных приемных камер, соединенных по принципу сообщающихся сосудов. |
Комплектные КНС S с «сухим» монтажом канализационных насосов
 Данная конструкция КНС предусматривает наличие накопительной емкости перед корпусом насосной станции.
В конструкции корпуса КНС предполагается наличие двойного дна с дренажным насосом для откачки воды в случае аварийной ситуации. Преимуществом данного исполнения КНС является возможность удобного обслуживания насосных агрегатов и запорной арматуры внутри корпуса станции. |
Комплектные КНС S в горизонтальном корпусе
Комплектные канализационные насосные станции горизонтального исполнения — предназначены для перекачки стоков бытового, промышленного или атмосферного происхождения, в случаях, когда транспортировка самотечным способом является невозможной или экономически невыгодной. КНС в таком исполнении применяются в случаях, когда есть необходимость в увеличении объема приемного резервуара. |
