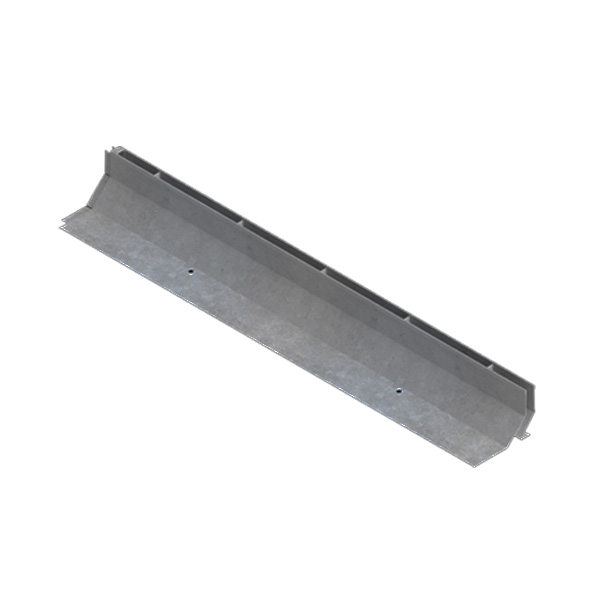

Щілинна насадка тип L h100

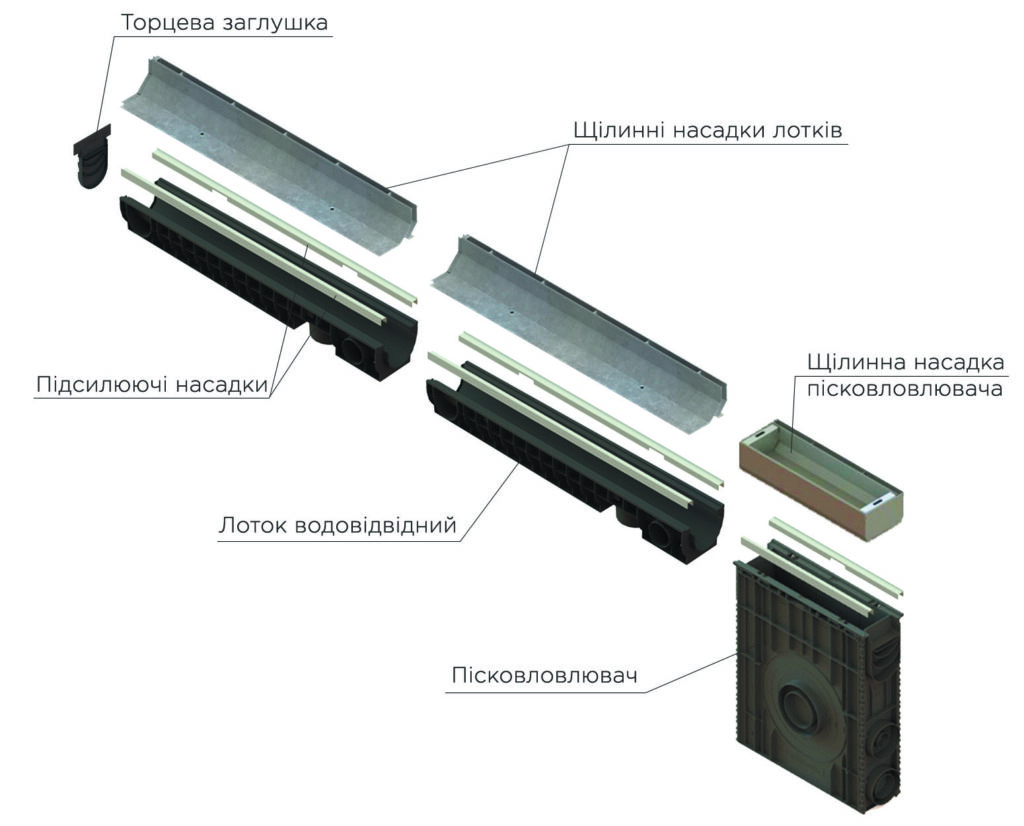

Схема системи поверхневого водовідведення із застосуванням щілинних насадок тип L h100 та пластикових лотків base

№	Найменування	Гідравлічний переріз	Довжина, мм	Ширина, мм	Висота, мм	Клас по навантаженню
1	Насадка щілинна сталева оцинкована L-тип h100 Base DN100	DN100	1000	147	100	A15
2	Насадка щілинна ревізійна сталева оцинкована L-тип h100 Base DN100	DN100	500	157	100	A15
3	Насадка щілинна з нержавіючої сталі L-тип h100 Base DN100	DN100	1000	147	100	A15
4	Насадка щілинна ревізійна з нержавіючої сталі L-тип h100 Base DN100	DN100	500	157	100	A15

№	Найменування	Гідравлічний переріз	Довжина, мм	Ширина, мм	Висота, мм	Клас по навантаженню
1	Насадка щілинна сталева оцинкована L-тип h100 Base DN150	DN150	1000	197	100	A15
2	Насадка щілинна ревізійна сталева оцинкована L-тип h100 Base DN150	DN150	500	207	100	A15
3	Насадка щілинна з нержавіючої сталі L-тип h100 Base DN150	DN150	1000	197	100	A15
4	Насадка щілинна ревізійна з нержавіючої сталі L-тип h100 Base DN150	DN150	500	207	100	A15

№	Найменування	Гідравлічний переріз	Довжина, мм	Ширина, мм	Висота, мм	Клас по навантаженню
1	Насадка щілинна сталева оцинкована L-тип h100 Base DN200	DN200	1000	247	100	A15
2	Насадка щілинна ревізійна сталева оцинкована L-тип h100 Base DN200	DN200	500	257	100	A15
3	Насадка щілинна з нержавіючої сталі L-тип h100 Base DN200	DN200	1000	247	100	A15
4	Насадка щілинна ревізійна з нержавіючої сталі L-тип h100 Base DN200	DN200	500	257	100	A15
